高压差分探头在各种应用中是非常广泛被使用的,可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量,可以兼容任何品牌的示波器。那么大家知道高压差分探头如何维护与保养?今天安泰仪器维修小编给大家分享一下
一、操作步骤:
1、 测试前应估计被测电压幅值,若超过电压量程,可能会损坏探头,造成产品损坏;
2、 输入线和输出线好探头;探头与示波器或者其它测量仪器连接;
3、 电源适配器接入电压探头,绿色电源指示灯亮。当测量电压超过量程时,过载指示灯会亮,且有报警声;
4、 设置示波器或者其它测量仪器的衰减比例为10:1,示波器输入阻抗设置为50Ω(如果探头输出端口外接50Ω贯通式负载,那么示波器输入阻抗设置为1MΩ);根据被测电压的大小,调整好示波器的灵敏度;
5、 根据需要连接探头夹具,连接被测对象开始测量。测试时,探头主体应尽量远离高压脉冲电路以减小对探头的干扰;
6、 测试完毕后,先关闭被测电路电源,再关闭探头电源,将两个输入端与被测点断开,输出BNC插头从示波器上拔下。
二、安泰仪器维修网小编建议的保养及维护方法:
1、 保持探头的清洁干燥;
2、 若需清洁,可用柔软干布擦拭,不可使用化学药剂清洁;
3、 不使用探头时,请将其放入所配包装内,置于阴凉﹑洁净和干燥处;
4、 运输探头时,务必放入本公司所配的包装内,可起防震作用;
5、不可用力拽拉输入线和输出线,避免过度扭曲﹑折弯或打结。

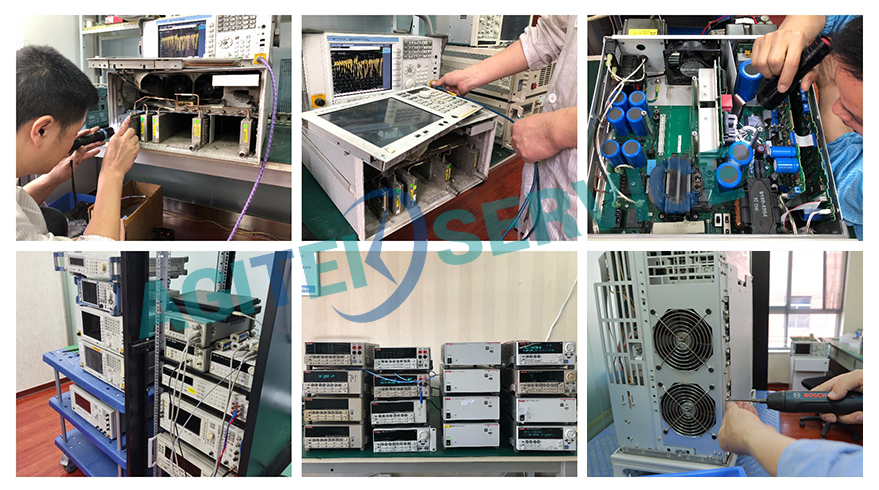

安泰仪器维修中心于2008年创立,专业从事各种测试测量仪器及系统的维修与技术支持服务,始终保持与持续拓展领先的维修技术与能力,具备对各类型采用复杂封装工艺加工生产的高端仪器进行芯片级维修的技术能力。安泰维修依靠精良的检修设备,过硬的维修技术,合理的维修价格,高效的维修周期和完善的售后服务,打破了原厂的垄断局面,为客户节省维修费用,缩短维修周期。
目前,安泰仪器维修已配备各类型硬件检测设备及专业的集成器件维修平台,不仅可以帮助客户大幅降低维修成本,并且为用户提供包括返厂维修在内的各种增值服务。更多探头维修详情,请持续访问安泰仪器维修网!
